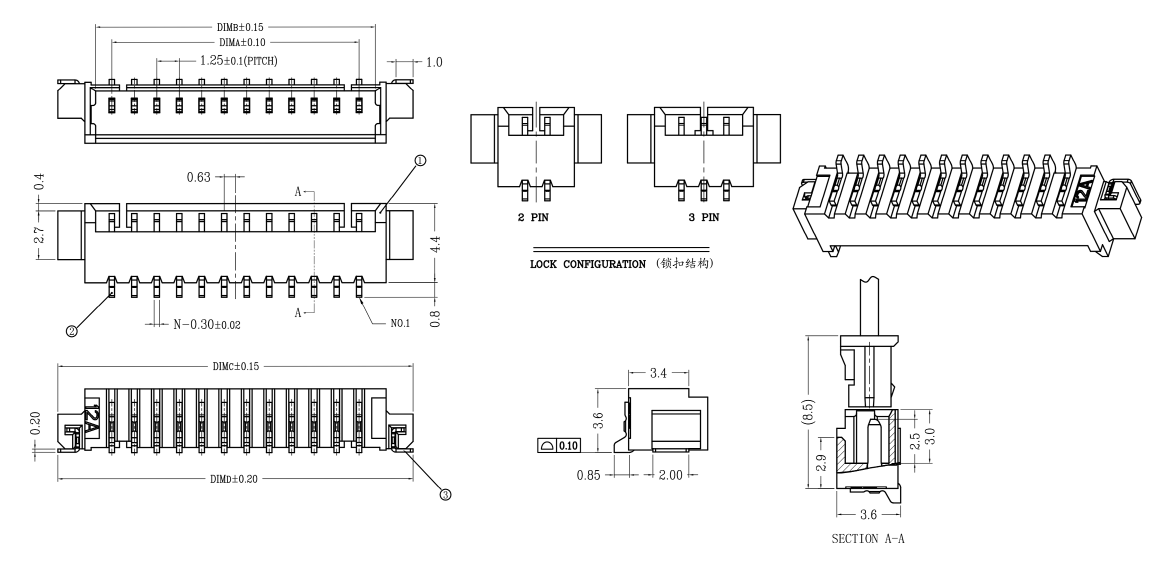

1.25間距臥貼fpc連接器一）1.25間距臥貼fpc連接器結構圖
高度H=3.6，寬度W=4.4，覆蓋位數2、3、4、5...19、20位。圖面如下：
（二）1.25間距臥貼fpc連接器技術要求
（1）塑膠表面應光潔、無毛邊、無明顯收縮、缺陷、裂紋等現象。
（2）鎖扣窗口：2~3pin為一個，≥4pin為2個。
（3）溫度范圍：-40℃~85℃。
（4）額定電壓：125V AC。
（5）接觸電阻：≤5mΩ。
（6）絕緣阻抗：≥100MΩ。
（三）1.25間距臥貼fpc連接器描述含義
產品料號：XMTWT12536-**-0R-02

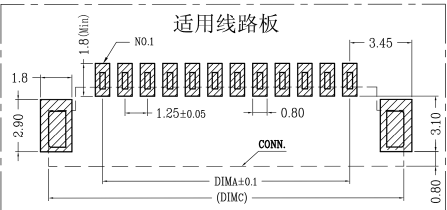

（四）1.25間距臥貼fpc連接器匹配線路板
下圖給出此款1.25間距臥貼fpc連接器匹配線路板圖
